活塞桿鍛造熱處理

文章來源：sjzwx 更新時間：2014-12-15 09:18:31

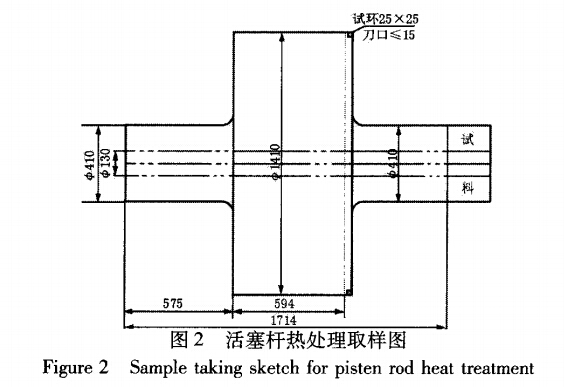

    活塞桿鍛造完后進行粗加工，并做超聲檢測，以確定是否有影響熱處理的缺陷，無損檢測合格后方可進行調質熱處理。熱處理前檢查產品所有棱角是否倒鈍，尖角處是否圓滑過渡，以避免淬火時應力在尖角處集中而開裂。由于活塞桿要求做切向、縱向力學性能試驗，且端部在1／2厚度處取樣，為了獲得較好的淬火效果，熱處理前將活塞桿內孔預先加工出來，以增加淬火時產品與淬火介質的接觸面積。制定熱處理參數時，考慮到產品截面變化較大，且42CrMo鋼材料直接水淬可能產生裂紋，因此采取先空冷少許時間，再水淬油冷的方法。淬火過程中先后開啟水循環、油循環，并充分竄動產品，以使產品淬火過程冷卻均勻�；钊麠U熱處理取樣見圖2，熱處理工藝曲線見圖3。
