滲碳件熱處理工藝

文章來(lái)源：sjzwx 更新時(shí)間：2015-02-06 09:39:07

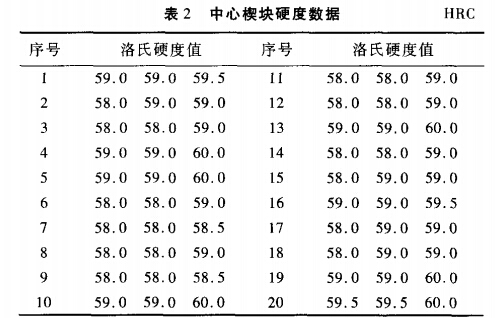

    滲碳件在滲碳前要進(jìn)行（保護(hù)氣氛）正火十髙溫回火的預(yù)備熱處理，目的是為了獲得均勻分布的金相組織、消除鍛造應(yīng)力及鍛件各向異性、防止淬火后開(kāi)裂和變形。滲碳件中心楔塊外形復(fù)雜，減重孔深，底部相對(duì)于前部叉口的截面尺寸變化大，如果熱處理不當(dāng)，很容易造成開(kāi)裂。針對(duì)中心楔塊外形復(fù)雜、硬度公差范圍小和滲層要求高的難點(diǎn)，制定了合理的熱處理工藝。綜合考慮強(qiáng)滲階段、擴(kuò)散階段的碳勢(shì)和保溫時(shí)間，為了達(dá)到最佳配比，適當(dāng)降低強(qiáng)滲階段的碳勢(shì)，延長(zhǎng)擴(kuò)散階段的保溫時(shí)間，有效地提高了滲層性能。另外，擴(kuò)散結(jié)束后降溫、保溫一段時(shí)間后出室，然后再緩冷出爐，可以有效防止中心楔塊滲碳后由于冷卻過(guò)快而開(kāi)裂。滲碳后再進(jìn)行高溫回火，回爐后空冷，然后淬火、回火。用此工藝?yán)塾?jì)生產(chǎn)中心楔塊十幾萬(wàn)件，無(wú)一開(kāi)裂，層深和硬度等皆達(dá)到內(nèi)控指標(biāo)要求。表2為隨機(jī)抽取的20件中心楔塊硬度數(shù)據(jù)。
