鍛件毛坯選擇不合理所導(dǎo)致的折疊

文章來(lái)源：sjzwx 更新時(shí)間：2015-04-15 09:25:09

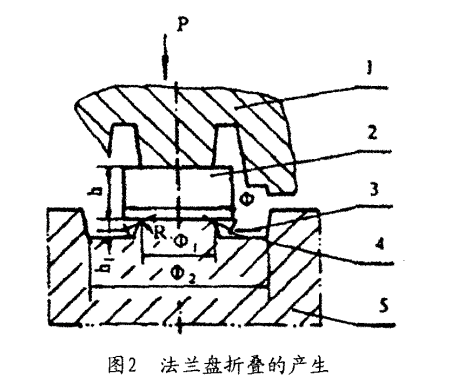

    在模鍛件工藝設(shè)計(jì)過(guò)程中，受到毛坯選擇不合理等因索的影響，坯料在型腔內(nèi)常會(huì)發(fā)生回流或是對(duì)流現(xiàn)象，進(jìn)而產(chǎn)生較為明顯的折疊。常規(guī)法蘭盤的制作成型過(guò)程，如圖2所示。隨著沖頭直徑o1與毛坯直徑。之間比值的逐漸加大，折疊現(xiàn)象的發(fā)生率也會(huì)逐步降低，相反，則折疊現(xiàn)象的發(fā)生率會(huì)偏高。模具型腔尺寸hl／o1和o1／o2比例值的增加，也就是型腔的逐步加深、變窄，能夠大大降低折疊的發(fā)生率，相反，則折疊現(xiàn)象的發(fā)生率會(huì)偏高。隨著沖頭邊緣圓角半徑R的逐漸加大，折疊的發(fā)生率會(huì)有所降低，相反，則折疊現(xiàn)象的發(fā)生率會(huì)偏高。然而，半徑R僅儀會(huì)影響高徑較大的坯料，但其對(duì)于高徑較小沖頭的影響較小。
